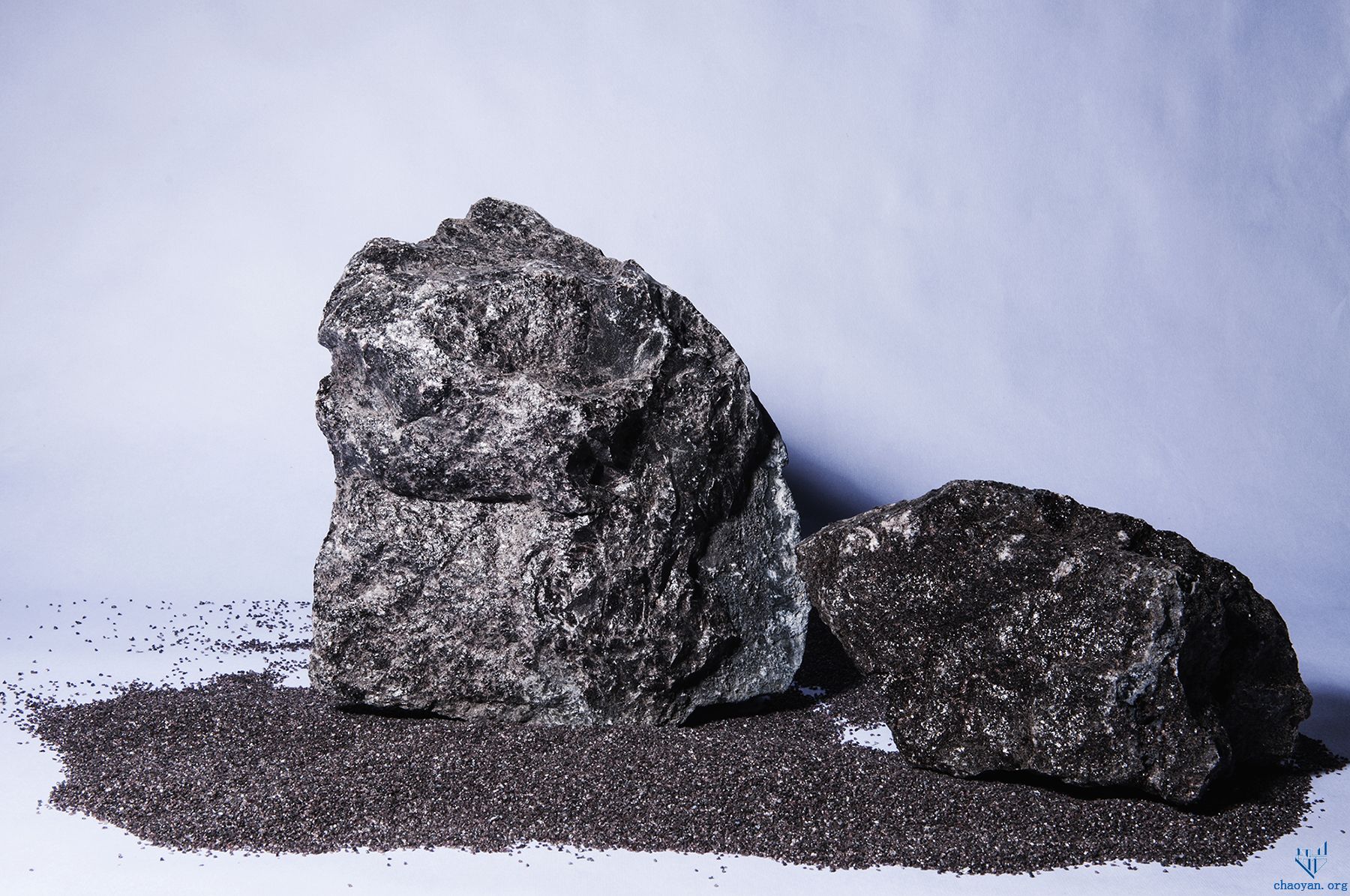

棕剛玉磨具中的各種結(jié)合劑

　　(1)增加棕剛玉磨具結(jié)合劑中熔劑料的比例。如合理增加結(jié)合劑長石和硼玻璃的量。

　　當(dāng)然這需要對配方進(jìn)行適當(dāng)?shù)恼{(diào)整，如增加熔劑用量時，結(jié)合劑中棕剛玉Al2O3含量應(yīng)適當(dāng)增加。

　　(2)在結(jié)合劑中加入純度高的礦化劑。如加入Mg、Ca、Zn、Li、B等的氧化物、碳酸鹽、磷酸鹽等。如純度較高的CaCO3做原料，通過適 當(dāng)?shù)呐浔龋邘X土、石灰石(碳酸鈣)和硅石為基本成分組成的結(jié)合劑，可在低于1000℃的溫度下燒制棕剛玉磨具形狀尺寸穩(wěn)定、抗彎強(qiáng)度超過60MPa高強(qiáng) 陶瓷磨具。

　　(3)采用低熔點(diǎn)的粘土。和高嶺石相比較，伊利石含K2O較多，而含水較少。如使用娟云母質(zhì)粘土替代高嶺土質(zhì)粘土，絹云母是在熱液或變質(zhì)作用下 形成的細(xì)小鱗片狀白云母，具有粘土性質(zhì)，是南方瓷石中的主要粘土礦物之一。娟云母質(zhì)粘土顆粒較細(xì)，從800℃起就開始莫來石化，富含K2O，在較低溫度下 就容易玻璃化而又不易引起變形，其結(jié)晶水含量是各類粘土礦中較低的，易于實現(xiàn)快速燒成。高嶺石粘土的耐火度比較高約在1580~1780℃，伊利石類粘土 耐火度則比較低，約為1370℃，比較適合棕剛玉磨具添加。

備注：洛陽耐寶新型材料有限公司(www.sxy4.cn)超巖牌官網(wǎng)（www.chaoyan.org），竭誠為您服務(wù)! 如有疑問，請撥打服務(wù)熱線：15225560000或給我們留言，我們會盡快給您回復(fù)!洛陽耐寶真誠期待與您的長期合作!
